應用領域
單件或隨主機出口到美國、意大利、德國等多個國家和地區。
產品中心

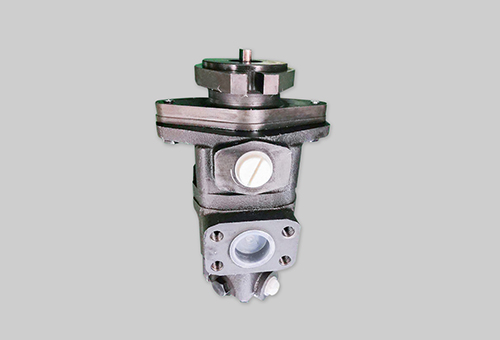

V2010-1F系列葉片轉向泵
該系列泵在緊湊的外形里實現高工作壓力的能力,保證功率重量比高而安裝成本低,廣泛用于重型載重汽車動力轉向系統。
-
聯系方式
聯系人 :王濤
電話 :18235418168
型號說明
| V
|
2010
|
-1
|
F
|
*
|
S
|
*
|
S
|
-*
|
-*
|
-12
|
-*
|
| 葉片泵
|
系列號
|
連接方式
|
進油口連接
形式
|
軸端泵排量代號
|
軸端泵出油口規格
|
蓋端泵排量代號
|
蓋端泵出油口規格
|
軸伸連接方式
|
出油口方向
|
設計系列號
|
旋向
|
| 1-雙螺栓法蘭連接，止口尺寸φ101.6
|
F-4螺栓連接，進油口直徑φ38.1
|
6：19.5 mL/r
7: 22.8 mL/r
8: 26.5 mL/r
9: 29.7 mL/r
10: 32.2 mL/r
11: 36.4 mL/r
12: 39 mL/r
13:42.4mL/r
|
S：1 1/16-12UN-2B
|
1：3.3 mL/r 2: 6.6 mL/r 3: 9.8 mL/r 4: 13.1 mL/r
5: 16.4 mL/r 6: 19.5 mL/r 7: 22.8 mL/r
|
S：3/4-16UNF-2B
|
1:平鍵連接, 11:花鍵連接
|
(從后蓋看)軸端出油口為第一出油口，蓋端出油口為第二出油口
第一出油口與進油口反向:
AA-第二出油口與進油口方向逆時針轉135°
AB-第二出油口與進油口方向逆時針轉45°
AC-第二出油口與進油口方向順時針轉45°
AD-第二出油口與進油口方向順時針轉135°
第一出油口與進油口方向逆時針轉90°:
BA-第二出油口與進油口方向逆時針轉135°
BB-第二出油口與進油口方向逆時針轉45°
BC-第二出油口與進油口方向順時針轉45°
BD-第二出油口與進油口方向順時針轉135°
第一出油口與進油口同向:
CA-第二出油口與進油口方向逆時針轉135°
CB-第二出油口與進油口方向逆時針轉45°
CC-第二出油口與進油口方向順時針轉45°
CD-第二出油口與進油口方向順時針轉135°
第一出油口與進油口順時針旋轉90°
DA-第二出油口與進油口方向逆時針轉135°
DB-第二出油口與進油口方向逆時針轉45°
DC-第二出油口與進油口方向順時針轉45°
DD-第二出油口與進油口方向順時針轉135°
|
（從軸端看）
R-右旋{可省略）L-左旋
|
規格參數
|
名稱
|
理/r
|
最高壓力
MPa
|
轉速r/min
|
流量（最高轉速和最大壓力）
L/min
|
輸入功率kW
|
||
| 額定
|
最低
|
最高
|
|||||
| 軸端泵
|
19.5
|
17.2
|
1500
|
600
|
3000
|
54.9
|
18.3
|
| 22.8
|
17.2
|
3000
|
62.5
|
22.4
|
|||
| 26.5
|
17.2
|
2800
|
66.2
|
24.2
|
|||
| 29.7
|
17.2
|
2800
|
75.7
|
26.8
|
|||
| 32.2
|
17.2
|
2500
|
86.7
|
28
|
|||
| 36.4
|
17.2
|
2500
|
87.1
|
28
|
|||
| 39
|
15.2
|
2400
|
87.1
|
26.8
|
|||
| 42.4
|
15.2
|
2400
|
98.4
|
29.1
|
|||
| 蓋端泵
|
3.3
|
17.2
|
1500
|
600
|
3000
|
7.6
|
3.4
|
| 6.6
|
17.2
|
3000
|
17.8
|
6.7
|
|||
| 9.8
|
17.2
|
3000
|
26.5
|
10
|
|||
| 13.1
|
17.2
|
3000
|
36
|
13.4
|
|||
| 16.4
|
17.2
|
3000
|
45.4
|
16
|
|||
| 19.5
|
15.2
|
3000
|
54.9
|
18.3
|
|||
| 22.8
|
13.8
|
2800
|
60.6
|
17.9
|
|||
相關解決方案
-
V系列葉片泵
- 采用子母葉片式結構，使該泵具有壓力高、流量大、體積小、運轉平穩、噪音低等特點。
-
VQ系列葉片泵
- 采用液壓平衡的子母葉片結構，使該泵具有壓力高、流量大、體積小、運轉平穩、噪音低等特點。
-
PFE系列柱銷式葉片泵
- 采用偏心柱銷式葉片結構，具有壓力高、流量大、體積小、運轉平穩、噪音低、效率高、壽命長等優點。
-
T6系列葉片泵
- 采用雙唇葉片設計，兩唇交替與定子接觸，葉片壽命是普通葉片的兩倍以上。
